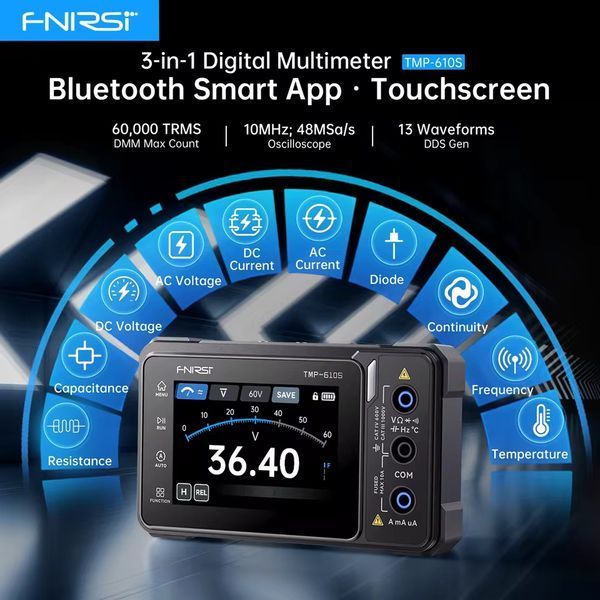

FNIRSI TMP-610S представляет собой универсальный измерительный прибор, объединяющий цифровой мультиметр True RMS, одноканальный осциллограф и DDS-генератор сигналов. Такая конструкция позволяет проводить стандартные электрические измерения, наблюдать форму сигнала и подавать тестовые импульсы на электронные схемы, не используя несколько отдельных устройств.
Модель ориентирована на ремонт электроники, диагностику печатных плат, проверку блоков питания, датчиков, бытовой техники, автомобильных электрических систем и другого оборудования. Сенсорный IPS-дисплей диагональю 3,5 дюйма обеспечивает удобное управление и наглядное отображение цифровых значений, графиков и осциллограмм. Основные заявленные характеристики TMP-610S — мультиметр на 60 000 отсчётов, осциллограф с полосой 10 МГц и частотой дискретизации 48 Мвыб/с, а также генератор до 50 кГц с 13 формами сигнала.
Возможности мультиметра

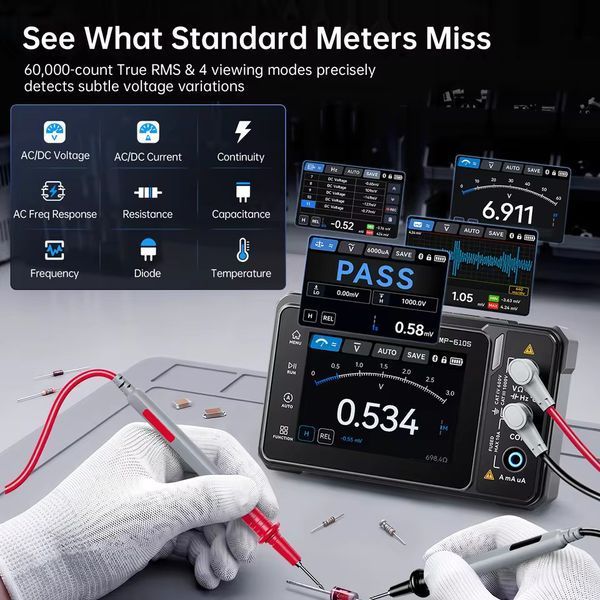

В режиме мультиметра FNIRSI TMP-610S измеряет постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, ёмкость, частоту и температуру. Также предусмотрены проверка диодов, звуковая прозвонка цепи, режим AC+DC, удержание показаний и фиксация минимального и максимального значения.

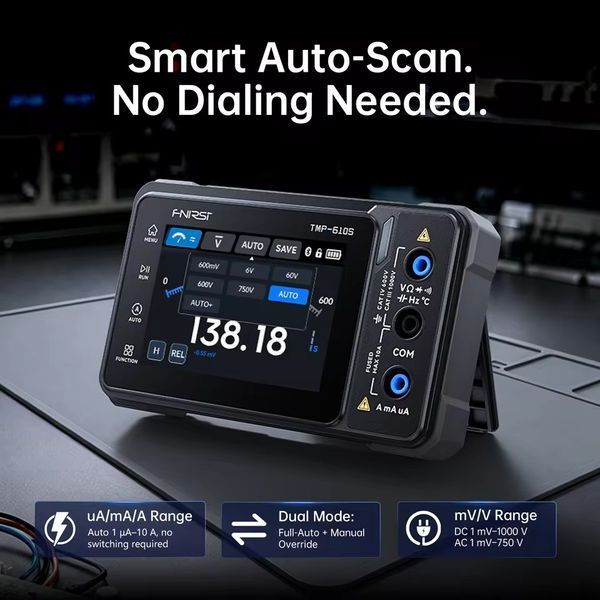

Разрешение 60 000 отсчётов позволяет видеть небольшие изменения измеряемого параметра. Технология True RMS предназначена для более корректного измерения переменных сигналов, в том числе при их искажённой форме. Автоматический режим распознаёт измеряемую величину и подбирает диапазон без постоянного ручного переключения.
Диапазоны измерения мультиметра
— Постоянное напряжение: до 1000 В
— Переменное напряжение: до 750 В
— Постоянный ток: до 10 А
— Переменный ток: до 10 А
— Сопротивление: до 60 МОм
— Ёмкость конденсаторов: до 60 мФ
— Частота: до 60 МГц
— Температура: от −40 до +1000 °C
— Проверка диодов: до 3 В
— Прозвонка электрической цепи: со звуковой индикацией
— Разрешение дисплея: 60 000 отсчётов
— Измерение переменного сигнала: True RMS
— Выбор диапазона: автоматический и ручной
— Дополнительные режимы: AC+DC, Min/Max, HOLD, график изменения показаний
Осциллограф

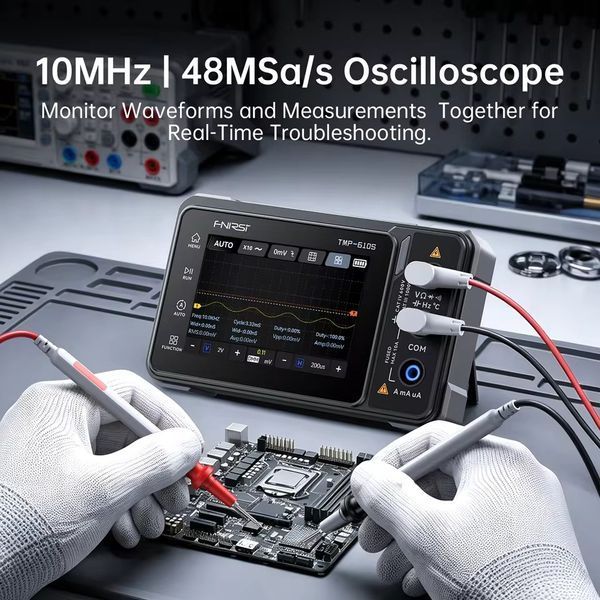

Одноканальный осциллограф позволяет наблюдать форму сигнала в реальном времени, измерять частоту, период, амплитуду, скважность и длительность импульсов. С его помощью можно обнаруживать помехи, провалы напряжения, нестабильность и искажения сигнала.
Полоса пропускания до 10 МГц и частота дискретизации до 48 Мвыб/с подходят для диагностики низкочастотной и среднечастотной электроники, источников питания, аудиоустройств, генераторов, датчиков и управляющих линий. Поддерживаются AC/DC-связь и сохранение осциллограмм.
Параметры осциллографа
— Количество каналов: 1
— Полоса пропускания: до 10 МГц
— Частота дискретизации: до 48 Мвыб/с
— Вертикальное разрешение: 8 бит
— Входное сопротивление: 1 МОм
— Входная связь: AC/DC
— Вертикальная чувствительность: от 10 мВ/дел. до 10 В/дел.
— Временная развёртка: от 50 нс до 20 с
— Максимальное входное напряжение со щупом ×1: до ±40 В
— Максимальное входное напряжение со щупом ×10: до ±400 В
— Режимы запуска: Auto, Normal, Single
— Запуск по восходящему или нисходящему фронту
— Автоматическое определение частоты, периода, амплитуды и других параметров
— Сохранение снимков осциллограмм
Генератор сигналов
Встроенный DDS-генератор используется для подачи тестовых сигналов на электронные схемы. Он может применяться при проверке усилителей, фильтров, датчиков, логических узлов и других компонентов. Пользователь может изменять частоту, амплитуду и коэффициент заполнения.
Максимальная частота генератора достигает 50 кГц. Поддерживаются 13 форм сигнала, включая синусоидальную, прямоугольную, треугольную, пилообразную, импульсную, ступенчатую и другие.
Параметры генератора
— Максимальная частота: до 50 кГц
— Количество форм сигнала: 13
— Регулировка частоты
— Настройка амплитуды
— Изменение коэффициента заполнения
— Формирование синусоидальных, прямоугольных, треугольных, пилообразных, импульсных и других сигналов
Bluetooth и работа с данными

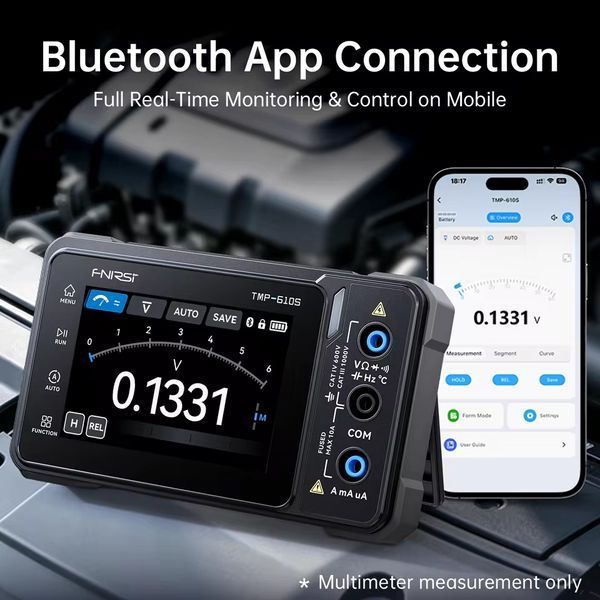

FNIRSI TMP-610S поддерживает Bluetooth-соединение с мобильным приложением. Беспроводная синхронизация работает в режиме мультиметра и позволяет дистанционно отслеживать показания, записывать результаты и экспортировать данные. Управление осциллографом и генератором через Bluetooth производителем не заявлено.
Также доступны графическое отображение изменения показаний, регистрация минимальных и максимальных значений, многоточечная запись данных, сохранение форм сигналов и передача результатов через USB. Прибор поддерживает обновление программного обеспечения.
Дисплей и автономное питание
Сенсорный IPS-экран диагональю 3,5 дюйма подходит для отображения цифровых значений, таблиц, графиков и осциллограмм. Интерфейс поддерживает несколько вариантов представления информации, а также дневной и ночной режимы.
Встроенный аккумулятор ёмкостью 3000 мА·ч обеспечивает автономную работу прибора. Для зарядки используется разъём USB Type-C, благодаря чему TMP-610S удобно применять как на рабочем столе, так и при выездном обслуживании оборудования.
Ключевые преимущества
— Мультиметр, осциллограф и генератор в одном корпусе
— 60 000 отсчётов и технология True RMS
— Измерение напряжения до 1000 В и тока до 10 А
— Осциллограф с полосой пропускания 10 МГц
— Частота дискретизации до 48 Мвыб/с
— DDS-генератор до 50 кГц
— 13 доступных форм сигнала
— Сенсорный IPS-дисплей диагональю 3,5 дюйма
— Автоматическое определение измеряемой величины
— Графическое отображение и запись результатов
— Bluetooth для мобильного приложения в режиме мультиметра
— Сохранение осциллограмм и экспорт данных через USB
— Встроенный заменяемый предохранитель
— Аккумулятор ёмкостью 3000 мА·ч
— Зарядка через USB Type-C
— Защитный кейс и расширенный набор принадлежностей

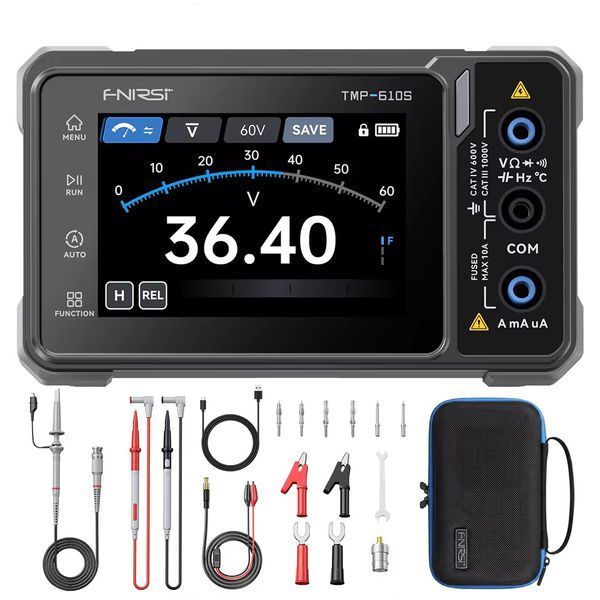

Комплектация
— Измерительный прибор FNIRSI TMP-610S
— Осциллографический щуп P6100
— Измерительные щупы мультиметра
— Зажимы типа «крокодил»
— Переходник для подключения
— Набор принадлежностей для осциллографического щупа
— Кабель USB Type-C
— Защитный кейс
— Руководство пользователя
Комплектация соответствует перечню производителя для версии FNIRSI TMP-610S.
