FNIRSI LCR-ST2 — это интеллектуальный измерительный инструмент нового поколения, объединяющий в себе функции LCR-моста и точного SMD-тестера в компактном корпусе пинцета. Прибор разработан для радиолюбителей, сервисных инженеров, мастерских по ремонту электроники и лабораторий, где важна скорость, точность и удобство работы с компонентами SMD. Благодаря технологии Kelvin-подключения обеспечивается высокая точность измерений даже на малых сопротивлениях, а продвинутая система анализа автоматически определяет тип компонента и отображает ключевые параметры на ярком цветном дисплее. Устройство поддерживает несколько уровней тестового сигнала, широкий диапазон частот и режимы последовательной/параллельной модели измерения, что делает его универсальным решением для диагностики, сортировки и проверки электронных компонентов прямо на рабочем столе.

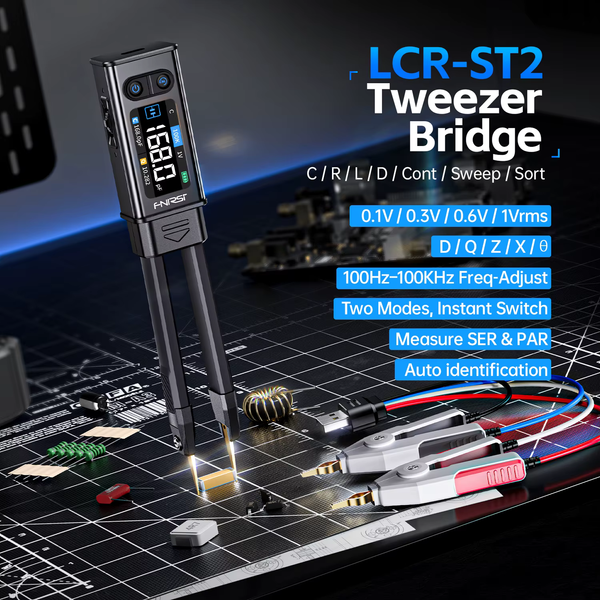

⚙️ Основные возможности
-
📏 Измерение C / R / L / D / Q / Z / X / θ
-
🔎 Автоматическое определение типа компонента
-
🔄 Режимы Series / Parallel (SER & PAR)
-
📊 Функция сортировки с заданными допусками (Pass / NG)
-
📡 Регулируемая частота: 100 Гц – 100 кГц
-
⚡ Четыре уровня тестового напряжения: 0.1V / 0.3V / 0.6V / 1.0Vrms
-
🎯 Высокоточное Kelvin-измерение
-
🔁 Мгновенное переключение режимов
-
🔋 Встроенный аккумулятор с USB-зарядкой
-
🖥 Цветной информативный дисплей

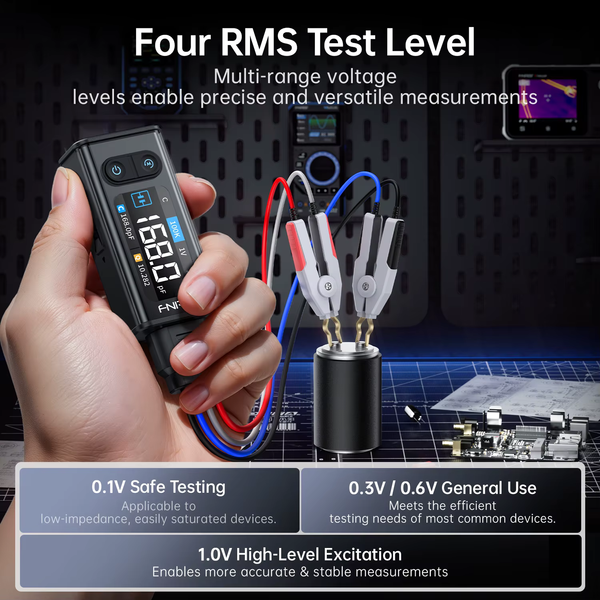

🧪 4 уровня тестового сигнала (RMS)
LCR-ST2 поддерживает четыре уровня тестового напряжения, что позволяет адаптировать измерения под различные типы компонентов:
-
0.1V — безопасное тестирование чувствительных и низкоимпедансных элементов
-
0.3V / 0.6V — универсальный режим для большинства задач
-
1.0V — повышенный уровень для более стабильных и точных измерений
Это особенно важно при проверке конденсаторов, индуктивностей и резисторов с разными характеристиками.

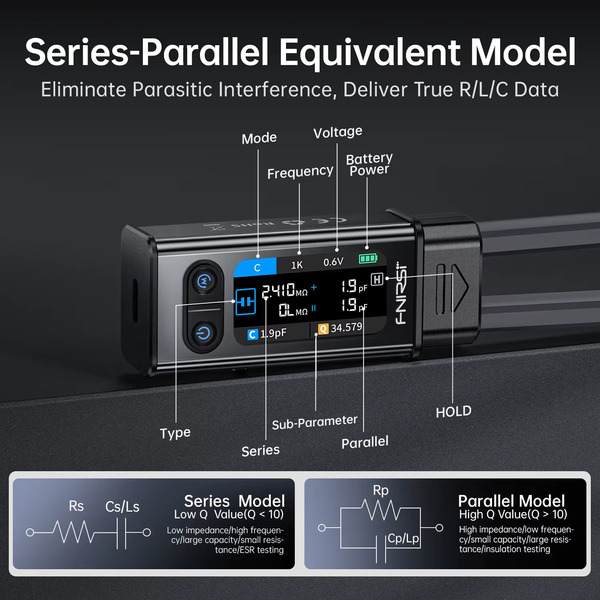

📐 Модель измерения: Series & Parallel
Прибор автоматически или вручную переключается между моделями:
-
Series Model (низкий Q < 10) — для низкоомных компонентов, ESR-измерений, высокочастотных тестов
-
Parallel Model (высокий Q > 10) — для высокоомных компонентов, изоляционных измерений
Такой подход позволяет получать максимально корректные данные без паразитных искажений.

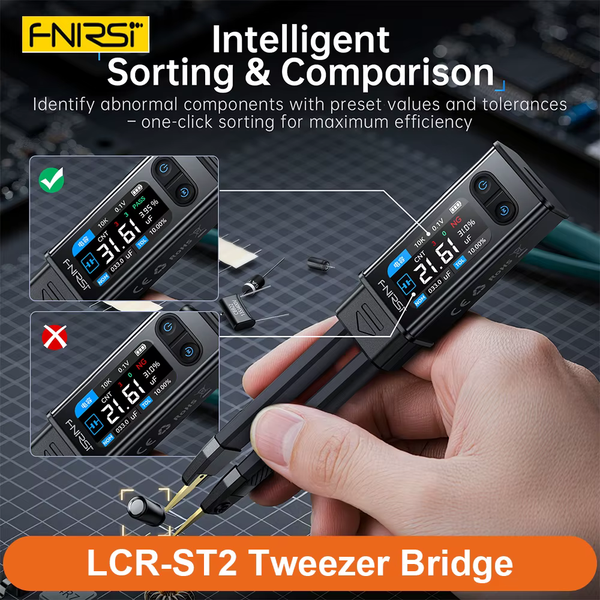

🧠 Интеллектуальная сортировка компонентов
Функция Compare / Sort позволяет задать номинал и допустимое отклонение.
При измерении устройство сразу показывает результат:
-
✅ PASS — соответствует допуску
-
❌ NG — выходит за пределы нормы
Идеально подходит для быстрой сортировки партий компонентов.
📊 Поддерживаемые измерения
| Параметр | Обозначение |
|---|---|
| Сопротивление | R |
| Индуктивность | L |
| Ёмкость | C |
| Добротность | Q |
| Тангенс угла потерь | D |
| Импеданс | Z |
| Реактивное сопротивление | X |
| Фазовый угол | θ |
🎛 Удобство работы
-
Эргономичный корпус в формате пинцета
-
Золотистые щупы для точного контакта
-

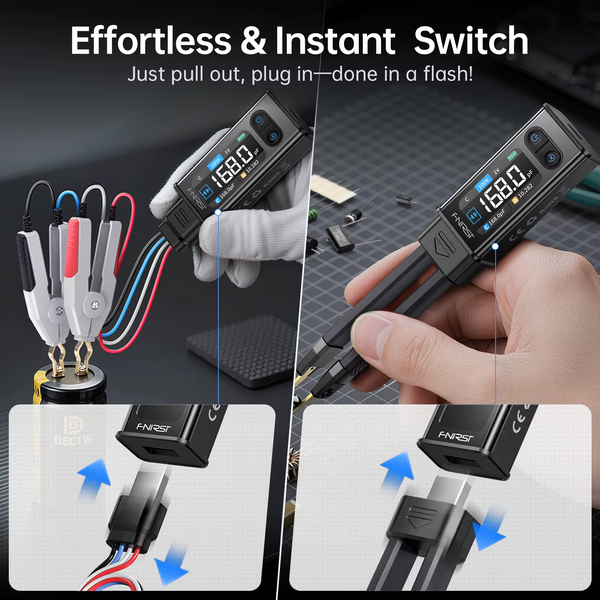

Быстрая смена режимов — буквально одним нажатием
-
Компактные размеры — удобно работать прямо на плате
Подходит для SMD-компонентов различных типоразмеров.

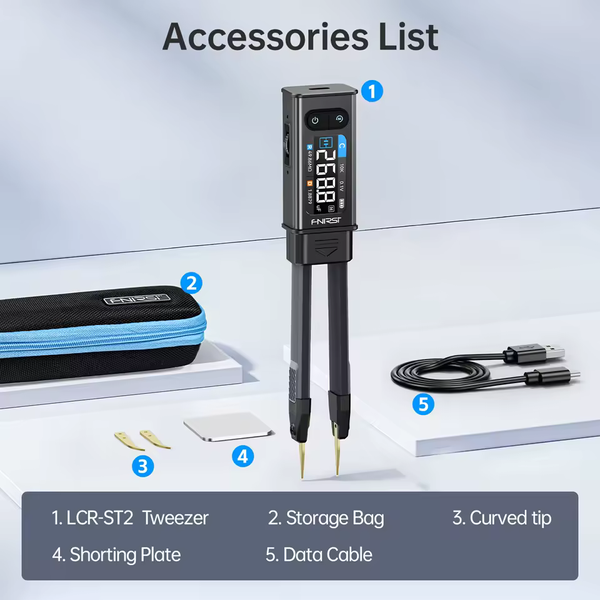

🔌 Комплектация
-
LCR-ST2 Smart Tweezers
-
Защитный чехол для хранения
-
Изогнутые наконечники
-
Калибровочная (короткозамыкающая) пластина
-
USB-кабель для зарядки и передачи данных
