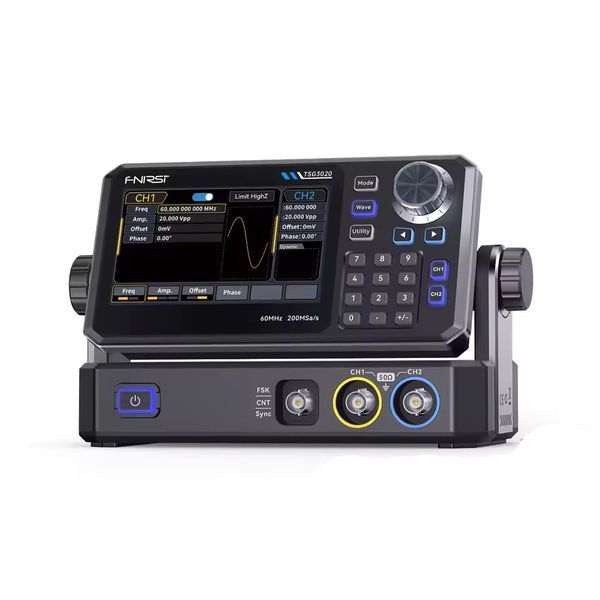

Програмований генератор сигналів FNIRSI TSG3020, 2 канали, DDS, 30 МГц, 200 MSa/s

Артикул fn-tsg3020
В наявності
  • Програмований генератор сигналів FNIRSI TSG3020, 2 канали, DDS, 30 МГц, 200 MSa/s fn-tsg3020 фото
  • Програмований генератор сигналів FNIRSI TSG3020, 2 канали, DDS, 30 МГц, 200 MSa/s fn-tsg3020 фото
  • Програмований генератор сигналів FNIRSI TSG3020, 2 канали, DDS, 30 МГц, 200 MSa/s fn-tsg3020 фото
Новинка
Новий відгук або коментар
Увійти за допомогою
Оцініть товар
7 950 грн
Увійдіть на сайт щоб
додати товар в список бажань
%
Увійти для відображення накопичувальної знижки
Опис

FNIRSI TSG3020 використовується для створення тестових електричних сигналів під час ремонту, розробки, перевірки та налагодження електронного обладнання. Прилад оснащений двома незалежними вихідними каналами та дозволяє формувати як стандартні сигнали, так і власні довільні форми.

Максимальна частота генерації становить 30 МГц, частота дискретизації — 200 MSa/s, а вертикальна роздільна здатність — 14 біт. Параметри сигналу можна швидко змінювати за допомогою кольорового сенсорного дисплея 4,3" та фізичних елементів керування.

Користувач може задавати частоту, фазу, амплітуду, постійне зміщення та шпаруватість. Для складніших вимірювальних і лабораторних завдань передбачені режими AM, FM, PM, ASK, FSK та PSK, а також лінійне й логарифмічне сканування частоти.

Окремою функцією є вбудований частотомір, який дозволяє вимірювати параметри зовнішніх сигналів. Завдяки цьому FNIRSI TSG3020 може використовуватися не лише як генератор, а й як допоміжний вимірювальний прилад.

Функціональні можливості:

  • два незалежні вихідні канали;

  • цифровий синтез сигналу DDS;

  • максимальна частота генерації до 30 МГц;

  • синусоїдальні, прямокутні, трикутні та імпульсні сигнали;

  • створення довільних форм сигналу;

  • режим генерації шуму;

  • формування постійного DC-рівня;

  • налаштування частоти, амплітуди, фази та зміщення;

  • регулювання шпаруватості;

  • модуляція AM, FM, PM, ASK, FSK та PSK;

  • лінійний і логарифмічний Sweep;

  • вбудований 7-розрядний частотомір;

  • вимірювання частоти та періоду зовнішніх сигналів;

  • вихід синхронізації;

  • підтримка зовнішнього запуску;

  • пам'ять для користувацьких форм сигналів;

  • USB Type-C.

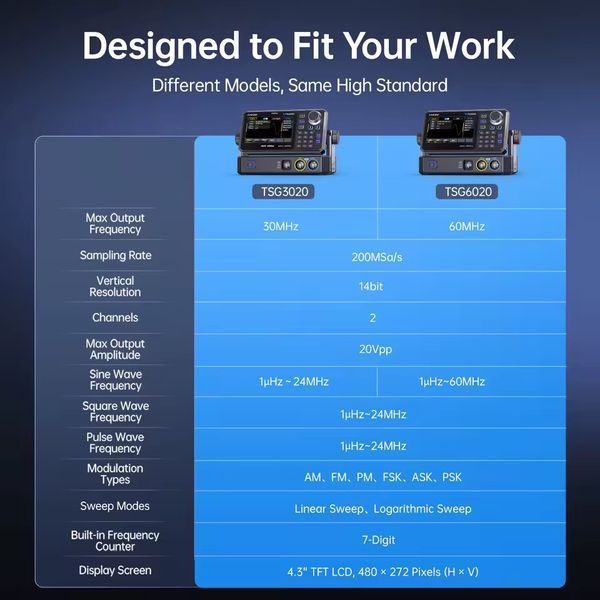

Технічні характеристики:

  • Модель: FNIRSI TSG3020

  • Кількість каналів: 2

  • Технологія: DDS

  • Максимальна частота: 30 МГц

  • Частота дискретизації: 200 MSa/s

  • Вертикальна роздільна здатність: 14 біт

  • Роздільна здатність встановлення частоти: 1 мкГц

  • Точність частоти: ±2 ppm

  • Синусоїда: 1 мкГц – 30 МГц

  • Прямокутний сигнал: 1 мкГц – 24 МГц

  • Трикутний сигнал: 1 мкГц – 20 МГц

  • Імпульсний сигнал: 1 мкГц – 24 МГц

  • Довільна форма: до 10 МГц

  • Пам'ять користувацьких форм: до 24

  • Джиттер: <200 пс

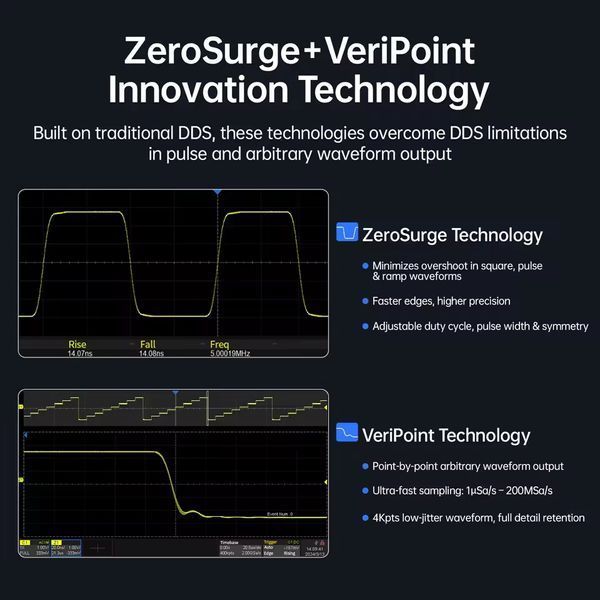

  • Час наростання/спаду: ≤13,5 нс

  • Перевищення сигналу: ≤1%

  • Вихідний опір: 50 Ом

  • Амплітуда Hi-Z до 10 МГц: до 20 Вpp

  • Амплітуда Hi-Z понад 10 МГц: до 10 Вpp

  • Амплітуда при 50 Ом до 10 МГц: до 10 Вpp

  • Амплітуда при 50 Ом понад 10 МГц: до 5 Вpp

  • Зміщення: ±10 В

  • Типи модуляції: AM / FM / PM / ASK / FSK / PSK

  • Частотна розгортка: лінійна / логарифмічна

  • Час Sweep: 1 мс – 500 с

  • Діапазон частотоміра: 100 мГц – 100 МГц

  • Розрядність частотоміра: 7 розрядів

  • Точність частотоміра: ±51 ppm

  • Дисплей: 4,3" TFT

  • Роздільна здатність: 480 × 272

  • Керування: сенсорний екран та фізичні кнопки

  • Інтерфейс: USB Type-C

  • Система охолодження: активна

Комплектація:

  • Генератор FNIRSI TSG3020 — 1 шт.

  • Адаптер живлення — 1 шт.

  • Кабель USB Type-C — 1 шт.

  • Кабель для підключення до ПК — 1 шт.

  • Вимірювальний кабель — 1 шт.

  • Комплект затискачів «крокодил» — 1 шт.

  • Інструкція користувача — 1 шт.
